Helicoid Flighting & Screws

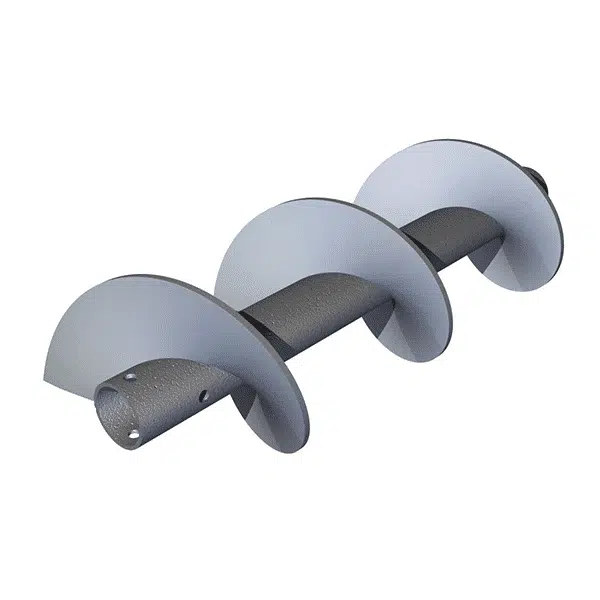

Helicoid flighting is cold rolled from special steel into a continuous helix that produces a work-hardened, smoothly finished flighting surface. Helicoid screws are manufactured by mounting helicoid flighting on a center pipe and fastening by intermittent welds.

KWS and Martin Part Numbers Cross Reference » CAD Configurator

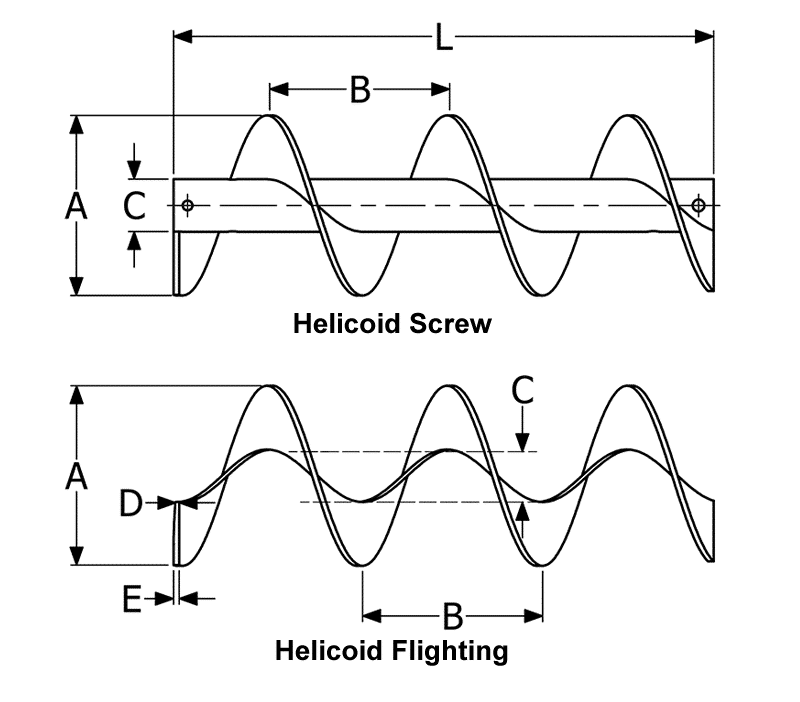

  • Model Number
  • A - Screw Dia.
  • B - Pitch
  • Pipe Sch 40 - Size
  • C - Pipe Sch 40 - Pipe OD
  • Screw Coupling Dia
  • L - Std. Length
    • 4HF206R

    • 4”
    • 4”
    • 1 1/4”
    • 1 21/32”
    • 1”
    • 9’-10 ½”
    • 6HF304R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 6HF308R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 6HF312R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9HF306R

    • 9”
    • 9”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9HF312R

    • 9”
    • 9”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9HF406R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 9HF412R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 9HF414R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 12HF408R

    • 12”
    • 12”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 11’-10”
    • 12HF412R

    • 12”
    • 12”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 11’-10”
    • 12HF508R

    • 12”
    • 12”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 12HF512R

    • 12”
    • 12”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 12HF614R

    • 12”
    • 12”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 14HF508R

    • 14”
    • 14”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 14HF614R

    • 14”
    • 14”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 16HF610R

    • 16”
    • 16”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 16HF614R

    • 16”
    • 16”
    • 4”
    • 4 1/2”
    • 3”
    • 11’-9”
    • 4H206R

    • 4”
    • 4”
    • 1 1/4”
    • 1 21/32”
    • 1”
    • 9’-10 ½”
    • 6H304R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 6H308R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 6H312R

    • 6”
    • 6”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9H306R

    • 9”
    • 9”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9H312R

    • 9”
    • 9”
    • 2”
    • 2 3/8”
    • 1 1/2”
    • 9’-10”
    • 9H406R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 9H412R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 9H414R

    • 9”
    • 9”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 9’-10”
    • 12H408R

    • 12”
    • 12”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 11’-10”
    • 12H412R

    • 12”
    • 12”
    • 2 1/2”
    • 2 7/8”
    • 2”
    • 11’-10”
    • 12H508R

    • 12”
    • 12”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 12H512R

    • 12”
    • 12”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 12H614R

    • 12”
    • 12”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 14H508R

    • 14”
    • 14”
    • 3”
    • 3 1/2”
    • 2 7/16”
    • 11’-9”
    • 14H614R

    • 14”
    • 14”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 16H610R

    • 16”
    • 16”
    • 3 1/2”
    • 4”
    • 3”
    • 11’-9”
    • 16H614R

    • 16”
    • 16”
    • 4”
    • 4 1/2”
    • 3”
    • 11’-9”
